YK-E300比例阀控制器设计方案

一、 YK-E300比例阀控制器设计概述

流量比例阀是以传统的工业用电力控制阀为基础，采用模拟式电气-机械转换装置将电信号转换为位移信号，连续地控制气氛系统中工作介质的压力和流量的一种元件。此种阀工作时，阀内电气-机械转换装置根据输入的电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出。阀芯位移可以以机械、液压或电的形式进行反馈。当前，比例阀在工业生产中获得了广泛的应用。

YK-E300比例阀控制器是通过集成了比例阀和基于单片机控制电路，对回流焊内进行氧气浓度精确控制及节约氮气和惰性气体而设计的装置。

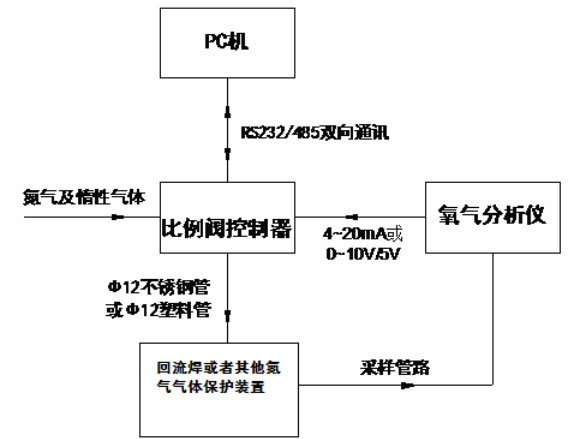

二、  控制器使用流程

三、 控制器性能技术参数指标

氮气气源	回流焊回流区氧气含量控制范围	流量要求（根据炉子品牌，使用状况差异有所）	备注
氮气机100PPM	500PPM以上	12-40M3/H
液氮 5ppm	50ppm以上	12-40M3/H

四、控制器规格
